貫通設計工藝制造流程，華世潔CAXA PLM賦能智能生產

青島華世潔環?？萍加邢薰荆ê喎Q：華世潔）成立于2004年，專注工業有機廢氣處理設備和材料的自主研發，實現廢氣處理核心材料自主化。先后在分子篩吸附濃縮轉輪技術（沸石轉輪）、蓄熱氧化處理裝備（RTO）、活性炭纖維吸附材料及裝備等領域取得突破，掌握多項世界先進水平的核心技術和產品工藝。自成立以來，公司承擔多項廢氣處理重大研發課題，省級重大專項1項，國家中小企業創新基金2項，青島市科研項目10余項，擁有多項VOC處理發明專利。

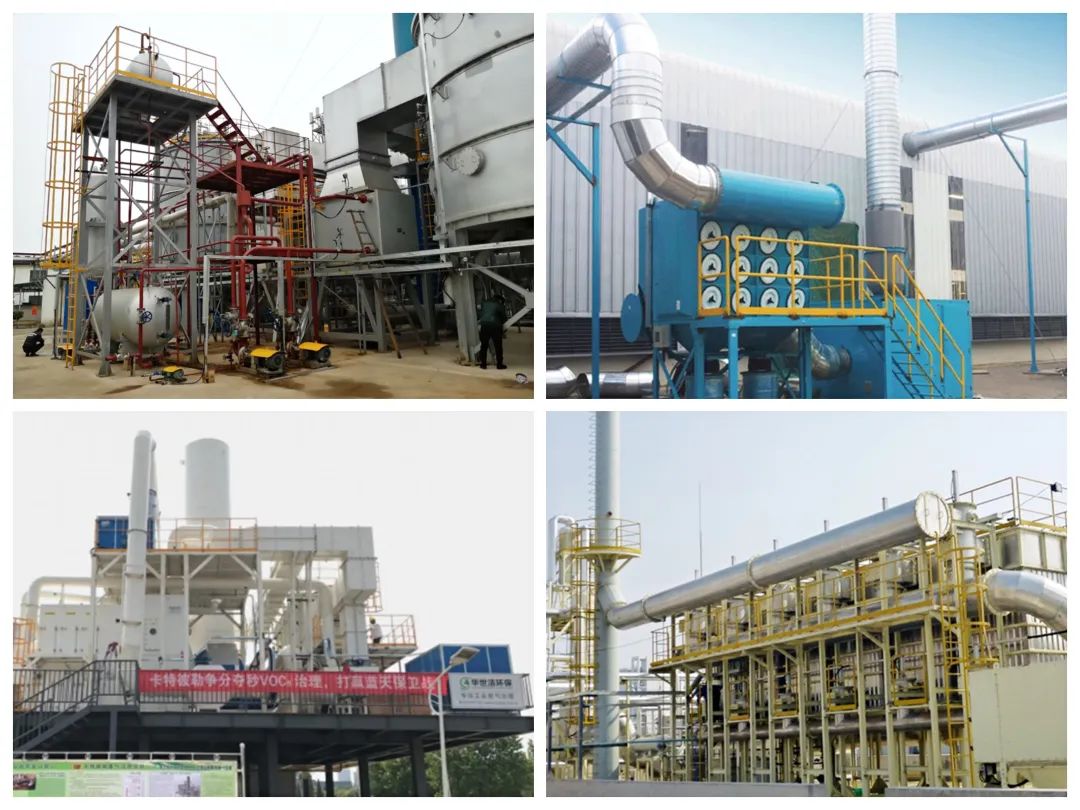

華世潔公司產品

華世潔研發分為產品研發設計和項目研發設計，產品研發設計多為標準型單臺設備產品，項目研發設計全部是根據客戶需求形成個性化定制，屬于典型的成套型產品制造。

華世潔現有PDM管理系統，以文件夾的方式存放了單臺設備產品研發數據和項目研發數據，雖然能實現數據的集中管理，但是應用人員在對設計數據使用時，運行速度緩慢，甚至頻繁崩潰，嚴重影響新產品和新項目的研發設計工作，因此圍繞個性化訂單，實現敏捷化設計，高效集成，重構PLM系統工作迫在眉睫。

華世潔對市場上PLM系統廠家進行考察，發現數碼大方的CAXA PLM系統不僅能滿足企業個性化訂單應用的需求，還能通過華為云嚴選自營訂單完成與數碼大方的合作，節省項目支出成本，并且雙方均希望在環保設備行業共同建立行業標桿示范項目。

通過項目實施，華世潔建立起新的CAXA PLM管理系統，覆蓋研發設計各個環節，最終實現對現有PDM系統的完全切換，從而進一步提高公司的研發設計水平和管理水平，形成企業外部和企業內部價值鏈的橫向環境，實現智能管理。項目實施幫助華世潔建立起新的PLM協同管理信息化系統，實現企業信息化、數字化、無紙化的應用，為企業進一步數字化工廠的建設奠定基礎。

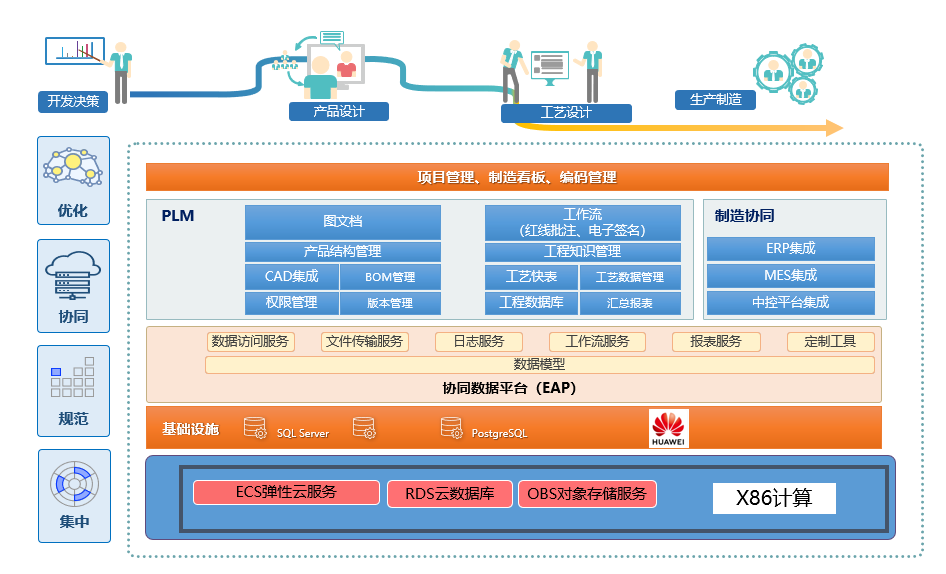

華世潔整體規劃方案

一、產品及項目實現結構化、輕量化管理

CAXA PLM系統以產品結構樹的方式組織零部件，圖紙和文檔以零部件為中心進行組織，集中規范有序高效的管理華世潔產品研發數據和項目研發數據。

在CAXA PLM系統產品結構樹視圖建立100余客戶產品大類明細，實現客戶對單臺產品設備設計數據和項目研發設計數據的集中有序規范高效的結構化管理，同時也可實現對設計過程中的文檔資料進行文件夾方式的集中存儲管理。

完成對系統內所有設計數據的輕量化工作，系統內的數據瀏覽直接瀏覽輕量化文件，更加保證了系統運行的性能穩定。通過CAXA PLM系統可瀏覽Solidworks、autocad、CAXA CAPP等數據而無需安裝對應工具軟件。且在技術文件的審批工作流程中可以對Solidworks、CAXA CAPP等數據文件進行批注和電子簽名。

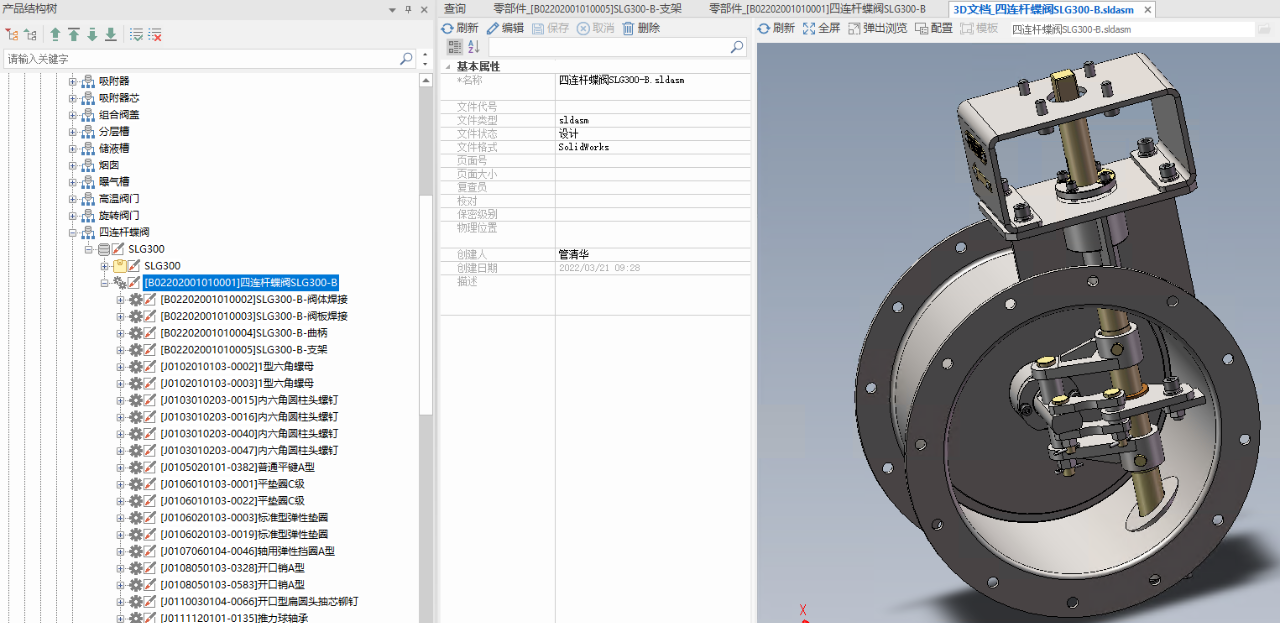

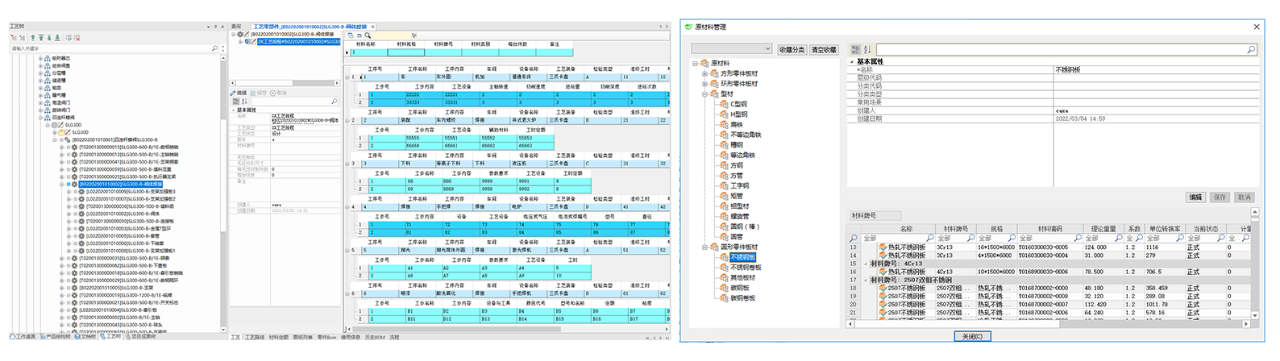

三維集成搭建BOM及數據瀏覽

二 、設計工藝數據標準化管理

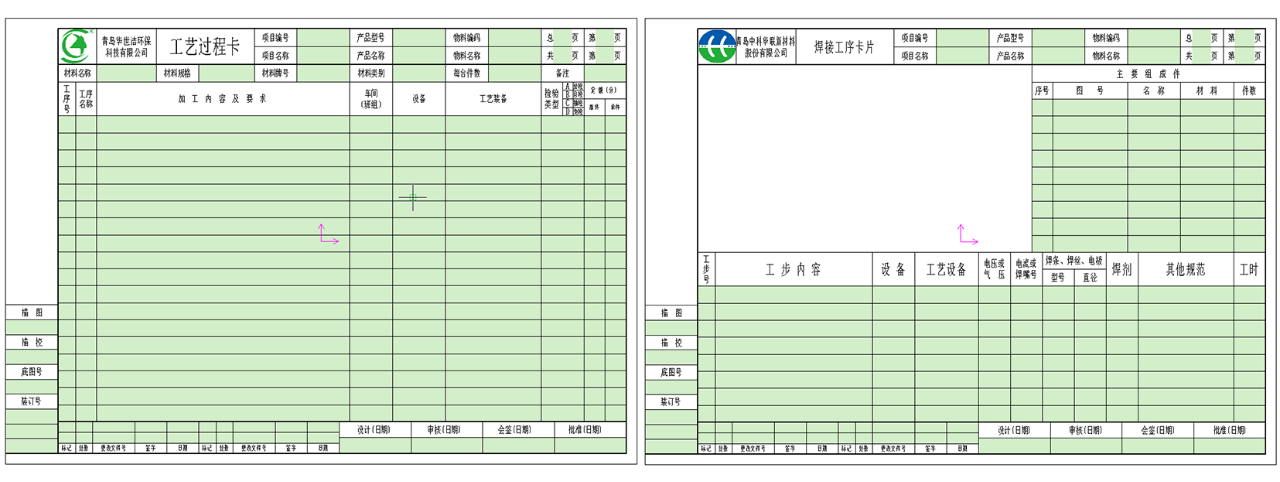

1.重新規范華世潔CAD軟件設計數據的繪圖模版和CAPP軟件工藝設計數據的卡片模版，從源頭上實現設計和工藝數據的規范性，屬性化的模版也可以實現PLM系統對設計數據和工藝數據的信息提取入庫，為后續的系統集成提供數據支撐。

2.重新規范建立華世潔標準件庫，共計3個大類，包含標準件、外購件和管路附件，2000余種小類，15000余三維設計數據模型和二維工程圖，并能保證系統能平穩運行，數據可供工程師使用，實現了華世潔萬余級標準件庫的切換和建立。

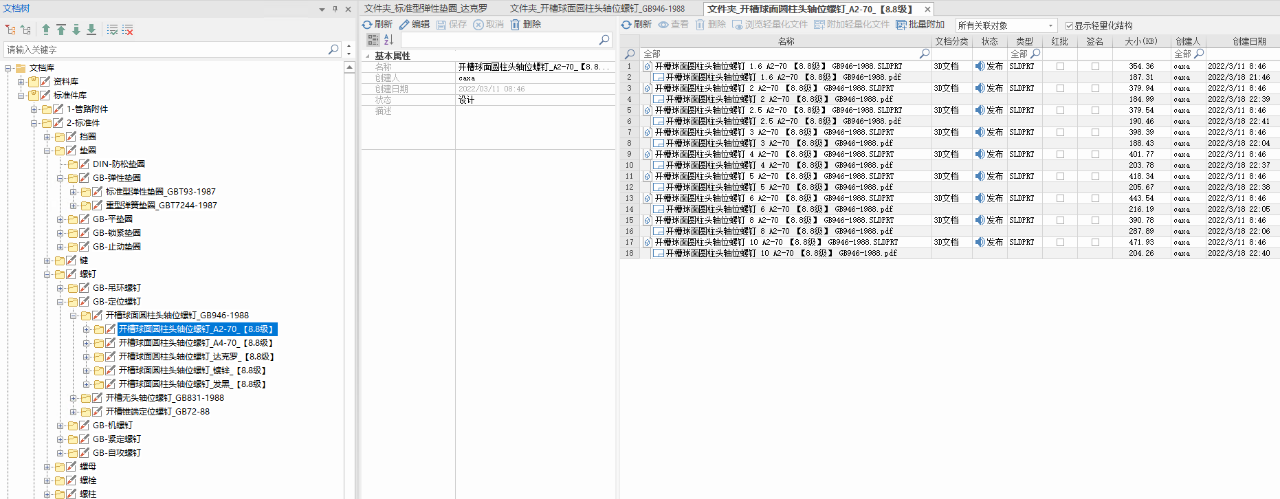

企業標準件庫

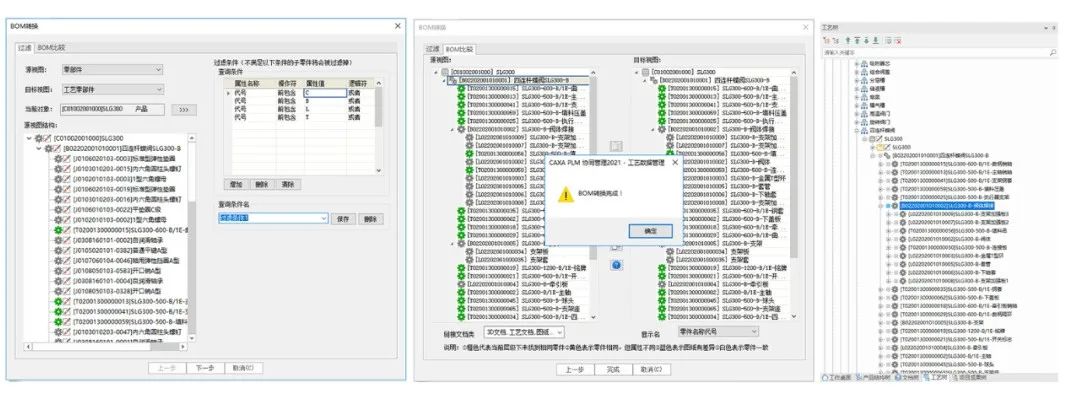

3.實現設計BOM至工藝BOM的條件過濾自動轉換生成以及工藝零部件信息的數據結構化管理，同時在CAPP工藝數據管理平臺中部署工藝路線、材料定額、工時定額和匯總報表等模塊實現工藝設計數據的規范化、結構化管理，方便提取和匯總工藝相關信息，為后續傳遞工藝信息至生產管理系統做好基礎，此次共完成華世潔公司3400余種原材料信息的匯總梳理并錄入CAXA PLM系統。

三、項目透明化管理

項目管理實現了華世潔產品研發和項目研發兩種模式的項目式管理，實現項目任務可分解，人員責任可指定，項目進度可跟蹤，項目數據可匯總、可分析，完成項目系統化管理，實現項目透明化管理建設，看板管理實現了華世潔領導對PLM系統資料和項目的直觀可見以及生產部門對設計和工藝數據的直觀瀏覽。

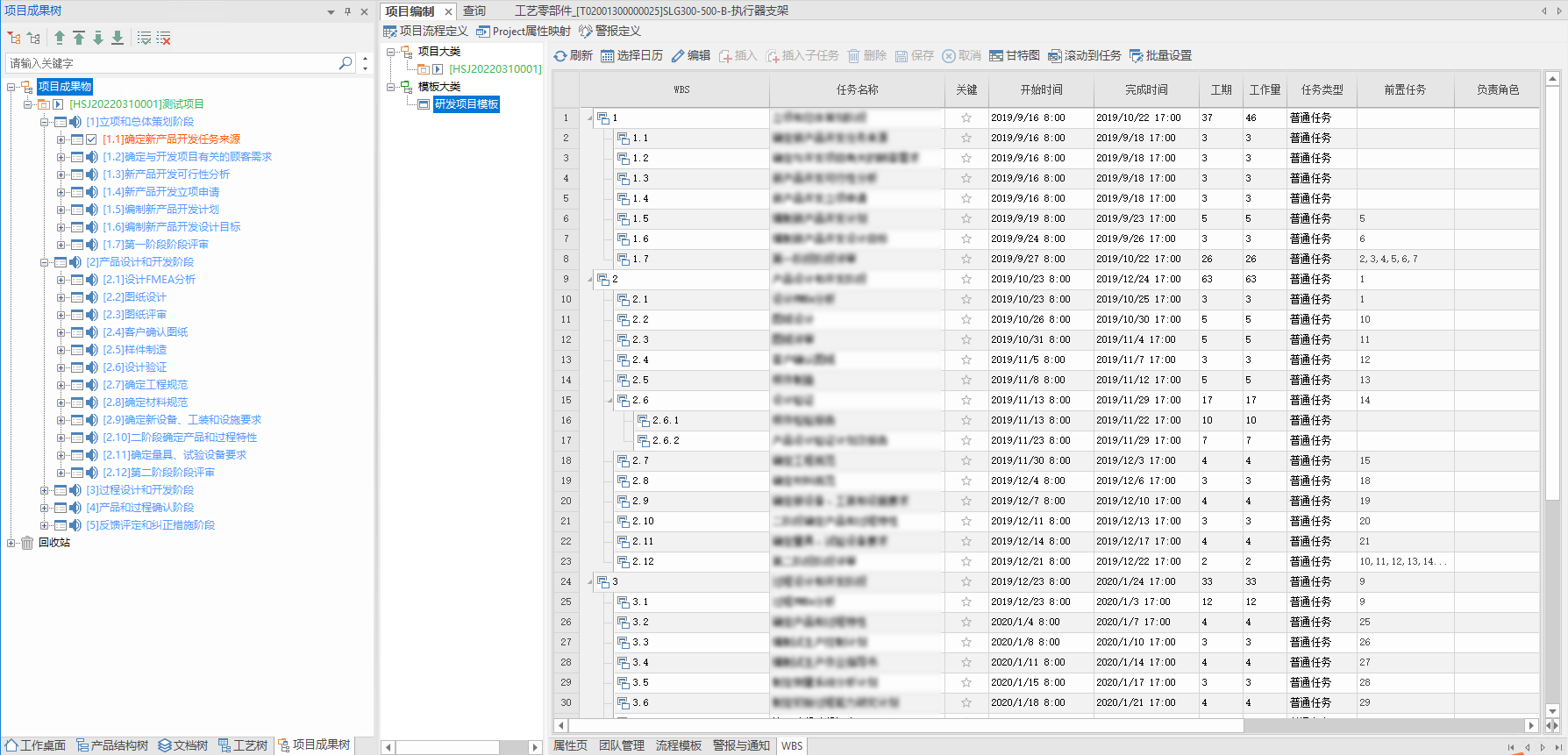

項目模版及項目成果樹

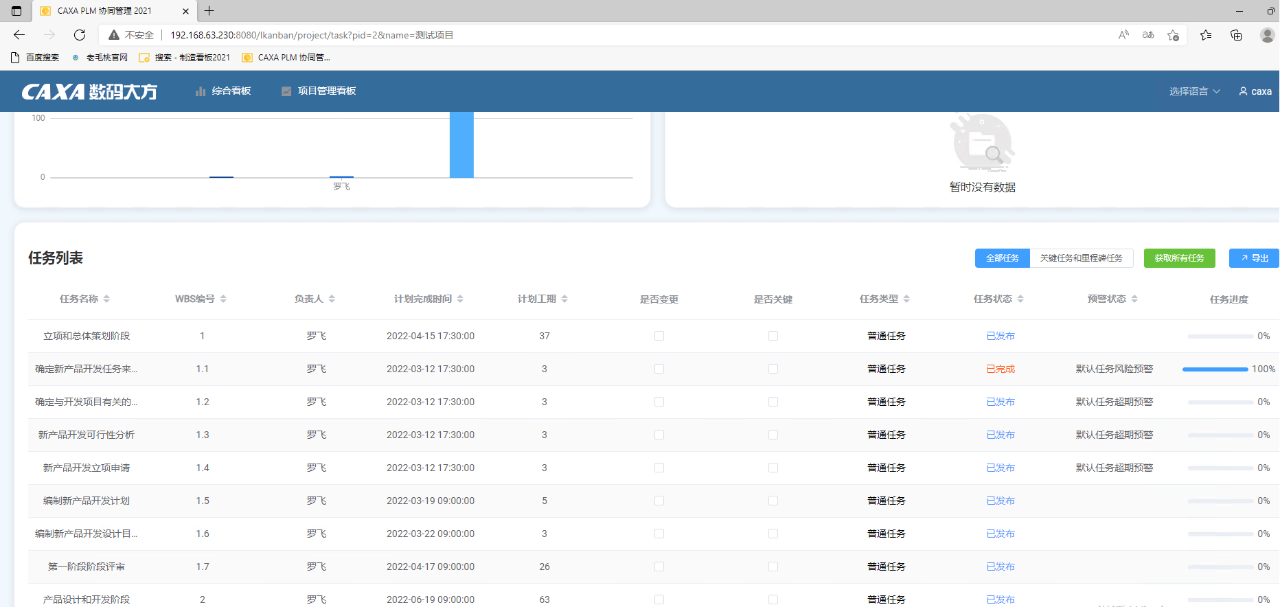

項目看板內容展示

四、實現無紙化生產

CAXA PLM系統實現生產協同，通過制造看板，瀏覽查閱研發設計輕量化圖紙，完成企業無紙化生產應用。通過輕量化配置，實現了在車間終端使用制造看板登錄查詢瀏覽設計數據的輕量化瀏覽，瀏覽數據直接默認瀏覽輕量化文件，無需查看原數據模型，提高瀏覽速度。

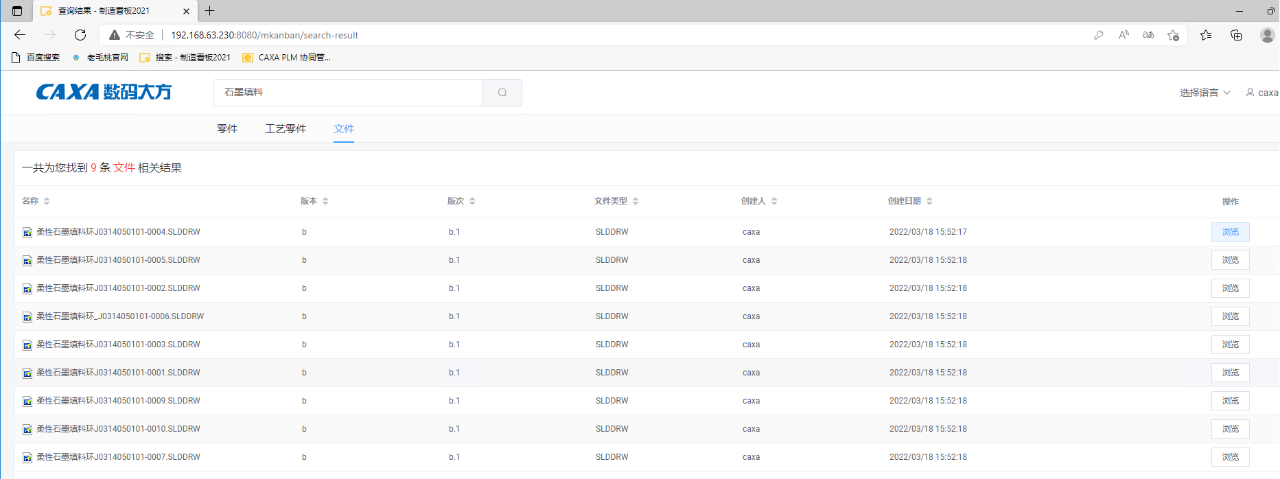

制造看板數據查詢

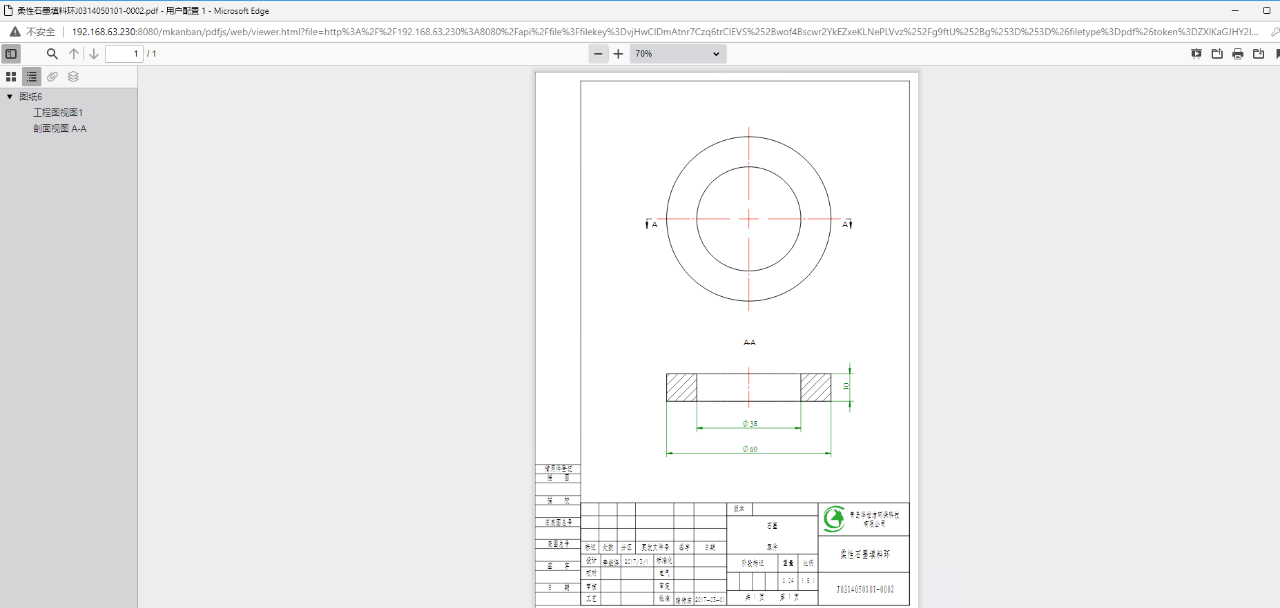

輕量化文件瀏覽
