蘭州電機：零影響切換軟件 強化信息化管理基礎

一、企業簡介

蘭州電機股份有限公司（原蘭州電機廠）始創于1958年10月，是原國家機械部布點在西北地區的電機制造骨干企業。

公司技術中心于獲得過國家認定的“企業技術中心”稱號，擁有省級“企業技術中心”、“工程技術研究中心”、“工業設計中心”。公司獲得“國家一級計量單位”稱號，擁有中國能效標識中心認定的“能源效率檢測實驗室”、省級“質量監督檢驗站”。取得國家武器裝備科研許可證、國家武器裝備承制單位資格。公司主持和參與制定國家和行業標準46項，擁有專利79項。

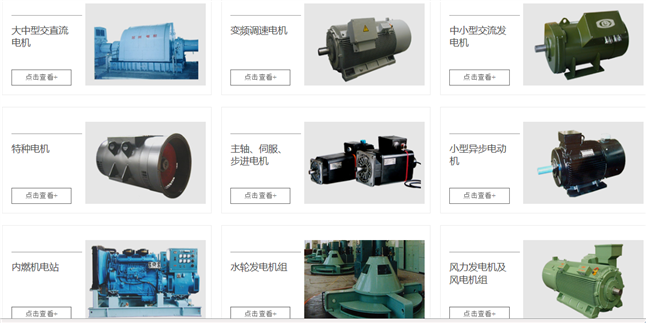

蘭州機電主要從事大中型電機、中小型發電機、特種及伺服電機、新能源裝備電機的研發制造和服務以及電機維修再制造產業，立足為客戶提供電機系統的解決方案。公司擁有加工、檢測及試驗設備1100余臺套，主要設備數控化率達86%。先進的數控加工中心，沖剪、焊接、線圈制造、浸漆、檢測等電機制造關鍵工序實現智能化。年綜合生產能力600萬千瓦，產品廣泛應用于電力、水利、建材、冶金、礦山、石油化工、城市基礎設施建設、武器裝備等領域，產品享譽全國并出口五大洲26個國家和地區。

二、企業改善需求

1.企業信息化現狀:

1)產品設計設計共有7個設計室，5個按照產品分為五個處室，歸產品設計處管理，另外兩個設計室為模具設計室和夾具設計室。5個產品設計室為：小發電機設計室、大中型設計室、伺服電機設計室、電控設計室、特種電機設計室。

2)工藝室根據業務分為產品工藝和專業工藝，產品工藝室與設計室對應；專業工藝室有：焊接、鑄造、模具、夾具。

3)主要以中大型電機和發電產品為主，產品種類較多，批次生產數量少（3-4件），甚至單件生產。

4)圖紙及工藝借用在部門之間基本沒有，在部門內部借用較多。

5)產品的構成：由電機定子，電機轉子，殼體三大部件組成。

6)產品設計過程：電機機械設計和電控部分均由設計人員獨自完成；

7)調速電機按西門子標準建立，有相對獨立的編碼管理；

8)企業目前設計、工藝文件有效版本均為紙質文件。電子文檔個人分散管理，電子圖檔信息隨意更改，且電子文檔由于個人原因，刪除情況較多。

9)紙質文檔為二級管理，公司有檔案室負責所有生產圖檔的曬藍、編號和下發，圖紙使用完后由車間保管，下次使用從車間借出；

10)設計及工藝文檔更改根據更改單要求通過人工更改和換頁。

2.企業應用模式

1)任務來源：a、銷售訂單b、軍方訂單c、計劃生產

2)公司銷售部根據銷售合同下發生產任務通知單；生產計劃處接到任務單后向設計部門下發設計任務單；設計完成電機圖紙的設計及設計BOM表生成（客戶基于AUTOCAD二次開發，模板以固定，可以提取出BOM信息）；工藝部門根據設計圖紙編制工藝文件，在設計BOM 的基礎上完成工藝BOM的編制（為手工填寫）；各類工藝類匯總表均為手工編制，效率較低；生產計劃處根據工藝提供各類信息形成主生產計劃，下發到生產車間和采購部門；物資管理處根據物料信息匯總需采購的物料種類和數量（客戶自己定制物料編碼規則，由IT部門標準化室專人管理，實現設計和物資部門物料編碼的統一，已使用十余年）；加工車間按照生產計劃處主生產計劃（滾動計劃）及車間生產任務和設備情況形成車間生產計劃，安排組織生產。

3)除過訂單生產外還有部分計劃任務，根據零售商反饋及庫存，對常規型電機進行生產（比較少）。

4)伺服電機事業部和調速電機事業部有獨立的機加工車間，繞線車間，和裝配車間；

5)屬于大而全的企業，除過材料及標準件采購外，其余零部件均為自己生產。

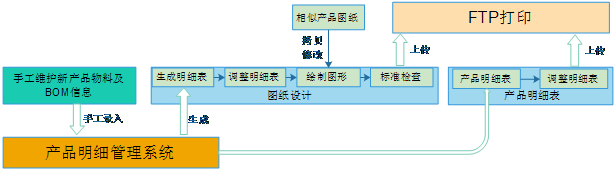

產品傳統設計模式

3.企業需求

1)從企業自身對營銷、設計、工藝、生產、管理等方面能力、效率的優化和提升的需求

2)電子圖文檔的有效管理，現場管理混亂，無版本概念，電子文檔缺失嚴重；

3)客戶自行部分開發軟件，已使用多年，客戶希望對原有成功的管理模式和數據可以繼承；

4)BOM信息可與現有系統集成，將原BOM信息讀取到PLM系統中；

5)針對電機行業的三維CAD軟件；客戶目前三維軟件根據個人喜好使用，希望實現三維軟件的統一；

6)數據管理可按產品和項目兩種方式進行管理（特種電機：項目管理）；

三、CAXA解決方案

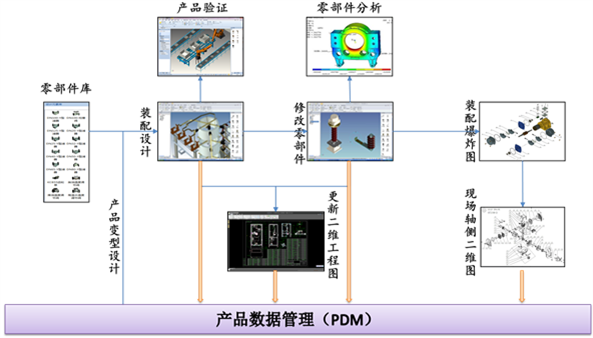

研發設計整體解決方案規劃

1.第一階段數據輸入方案簡述

1)CAXA電子圖板擁有完全自主知識產權，解決企業設計軟件全面正版化。

2)電子圖板全面兼容AUTOCAD，用戶在零影響下，切換軟件。

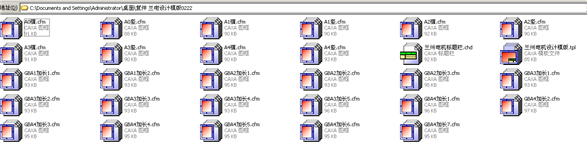

3)將企業原用圖紙模板進行重新定制，為后續企業信息化管理做好基礎。

四、實施效果

1)解決企業設計軟件全面正版化。

2)全面兼容企業原用的AUTOCAD軟件，實現企業零影響下進行軟件切換。

3)根據企業標準化要求，定制企業圖紙模板，解決企業在繪圖過程中出現圖紙模板不統一的情況。

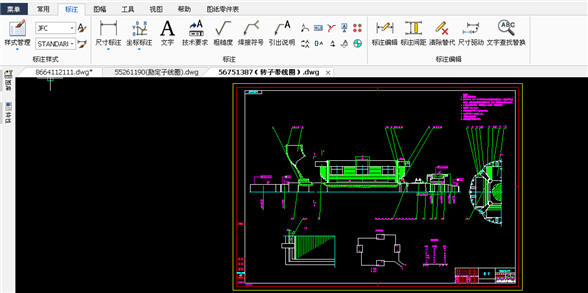

4)提供標準件庫，及多樣化繪圖界面，更符合中國人設計習慣。

5)兼容企業在原有AUTOCAD基礎上的快速功能。

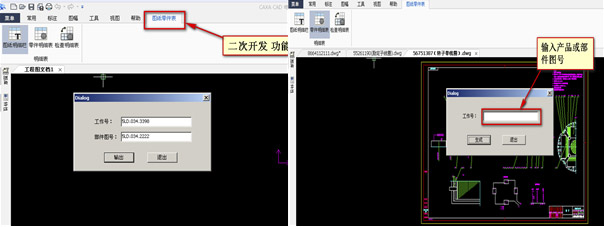

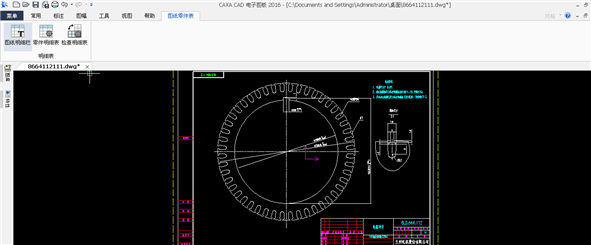

用戶在使用電子圖板，繪制完圖紙，可以自動生成類似的明細表計標題欄信息，設計用進行修改完成。

繪制完的圖紙，可以與數據中材料做比較，進行標準化檢查。

自動生成產品及部件的明細表信息。

（生成圖紙明細欄）

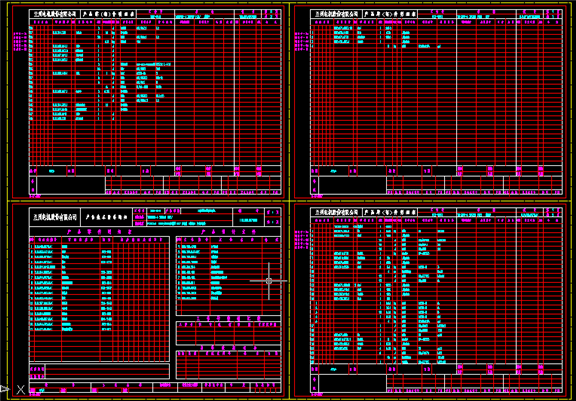

生成零件明細表

6)解決企業圖紙打印的自動排版，之前設計人員將畫完的圖紙進行手動排版。在電子圖板中可實現自動排版功能，大大節約設計人員的出圖時間。
