風扇是在 電機行業 和 家電行業 中比較常用的零件，如何快速繪制風扇，是一個非常實用的問題。

對于三維軟件的初學者，繪制風扇模型也是一個門檻，起到承上啟下的作用。從學習簡單的拉伸、旋轉圖素構筑的模型，到學習曲線曲面構筑的模型，風扇繪制是不可缺失的一環。

風扇的傳統畫法有幾種，各有千秋，但是都離不開從線到面逐步構建的思路。筆者另辟蹊徑，研究出一種不通過空間曲線、快速繪制風扇的方法；現拋磚引玉，和大家一同分享。

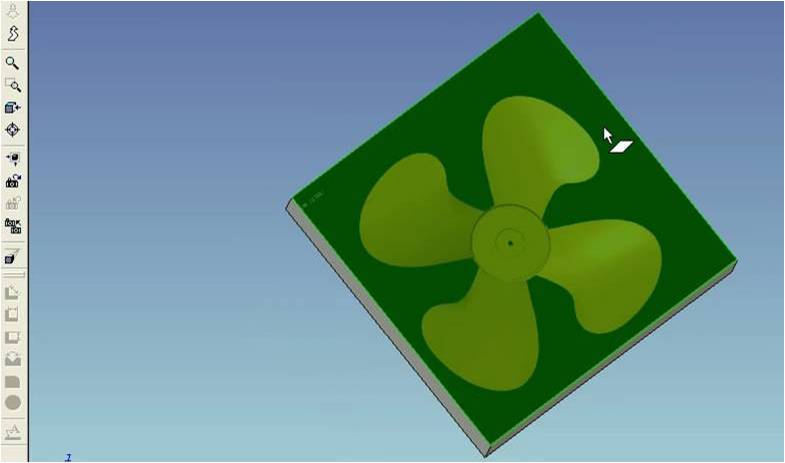

1、  首先準備一張風扇 正面視像的圖片或者照片，構建一個拉伸的長方體，把圖片 粘附到長方體表面，作為 參考基準A；

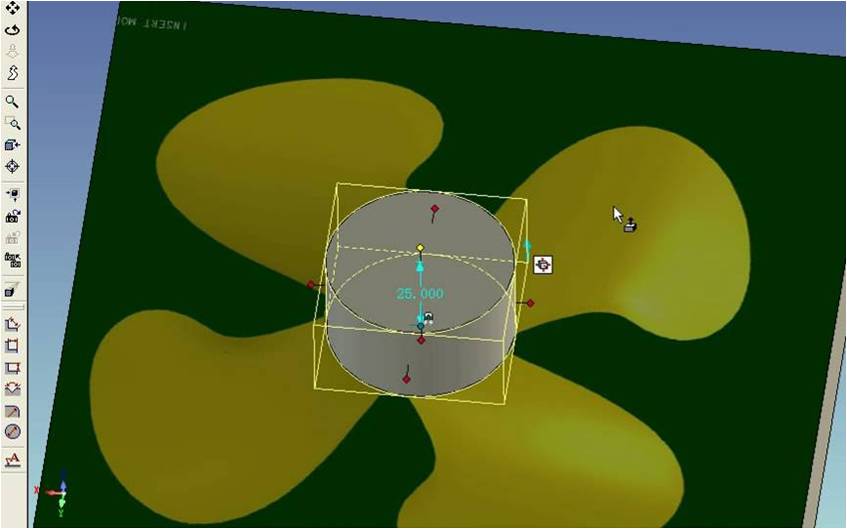

2、  從“智能圖素庫”拖放一個 圓柱體B 放置到 參考基準A 的表面中心，對齊、并且適當的調整圓柱體的直徑和高度。

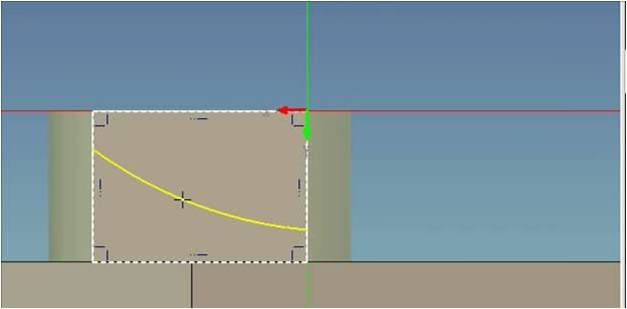

3、  在垂直圓柱體柱面方向構筑 拉伸體C，此 拉伸體C可用樣條線 或者 圓弧 構筑，控制著風扇的弧度。

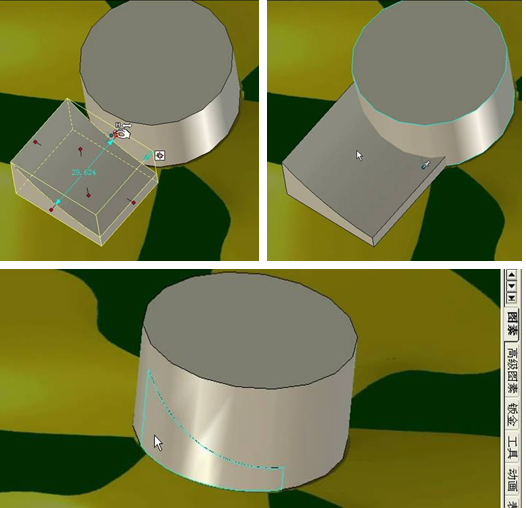

4、  延長 拉伸體C 到 圓柱體B 并且與其相貫；依次拾取 圓柱體B 和 拉伸體C，用“零件分裂”命令，把 圓柱體B 分裂為 上圓柱體B1 和 下圓柱體B2。

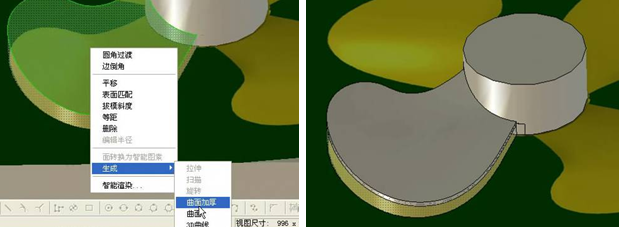

5、 拾取 下圓柱體B2 外表面，右鍵 —“生成”—“曲面加厚”，數值可以選擇100或者更大。這樣即可獲得 扇形體D。

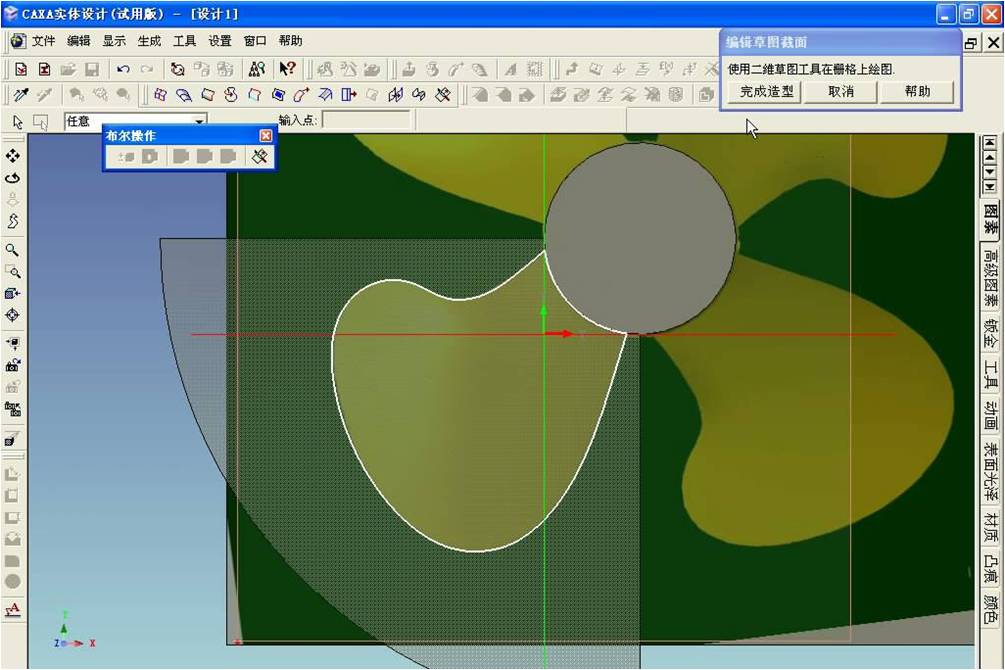

6、  在垂直 圓柱體B端面方向，構筑 拉伸體E，以 參考基準A為輪廓，描繪風扇俯視輪廓。

7、  延長 拉伸體E 到 扇形體D 并且與其相貫；依次拾取 扇形體D 和 拉伸體E，用“零件分裂”命令，把 扇形體D 分裂為 外扇形體D1 和 內扇形體D2。（刪除 外扇形體D1。）

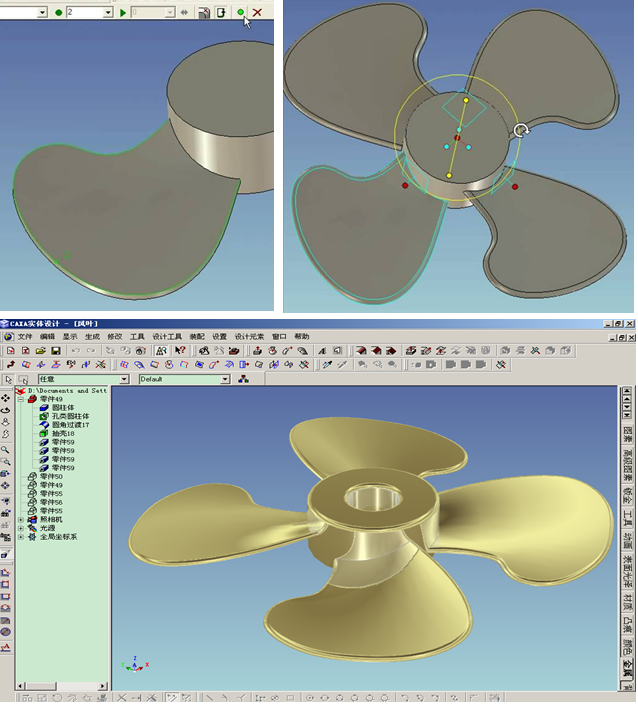

8、  拾取 內扇形體D2 的上表面，右鍵 —“生成”—“曲面加厚”，數值可以選擇2  或者適當厚度。這樣即可獲得 風扇雛形。

9、  對 風扇雛形 進行過渡、陣列、上色、渲染，即可獲得 風扇模型。

至此，風扇模型的完成繪制。在繪制的過程中，除了兩個草圖需要二維曲線分別確定扇葉的弧度和輪廓；并不需要其他空間曲線、曲面。過程簡潔、直觀、快速，適合任何層次的繪圖者掌握。
