CAXA實體設計是唯一集創新設計、工程設計、協同設計于一體的新一代3D CAD系統解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。彈簧是機械中的一個常用件，所以三維CAD軟件中也常常涉及到彈簧。這里我們介紹一下CAXA實體設計中如何裝配彈簧和進行尺寸調整。

1. 三維球裝配

　　CAXA實體設計中的彈簧錨點位于其底部的中心，所以可以非常方便的使用三維球對其進行定位。

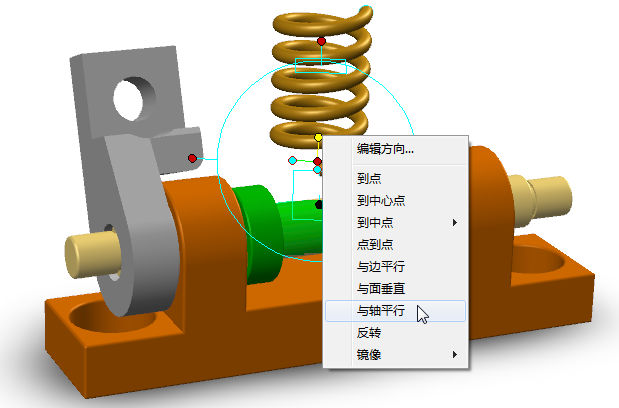

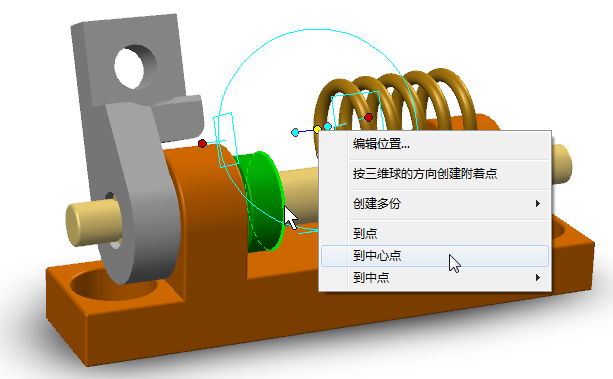

　　下圖例子中彈簧的初始位置與軸垂直，首先在彈簧的三維球定向操作柄上單擊右鍵，從彈出菜單中選擇“與軸平行”，然后單擊選擇主軸，從而調整彈簧的方向。然后在彈簧的三維球中心操作柄上單擊右鍵，從彈出菜單中選擇“到中心點”，然后單擊選擇彈簧要安裝的圓盤邊，如下圖所示，從而將彈簧精確定位。

　　2．調整彈簧尺寸

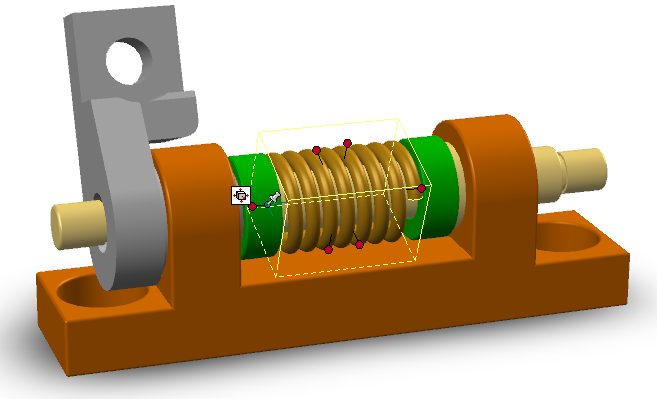

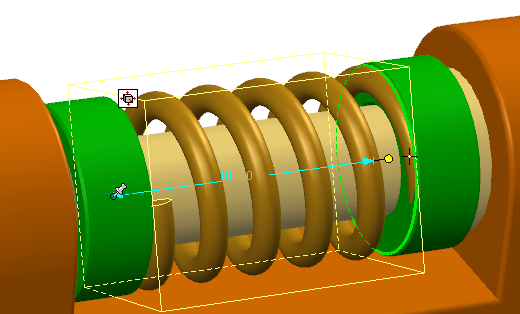

　　安裝到位后，發現彈簧尺寸不合適，此時可以通過包圍盒操作柄調整。如下圖中選中彈簧到智能圖素狀態，然后彈簧的包圍盒操作柄，按住Shift鍵捕捉圓盤零件的邊，即可將彈簧的軸向尺寸調整到合適為止。

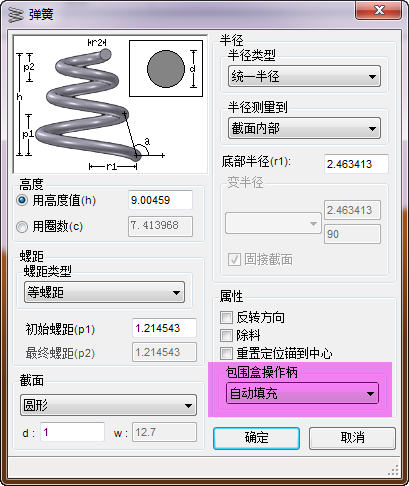

　　調整彈簧尺寸時，包圍盒高度對彈簧的影響可以通過其“屬性”中“包圍盒操作柄”設定：

1. 無

　　選定此選項，在改變包圍盒尺寸時不改變螺旋特征。

1. 自動填充

　　選定此選項，改變包圍盒高度可增加或減少彈簧的圈數，不改變彈簧的螺距。下圖為此時縮短彈簧尺寸的效果。

1. 自動間隔

　　選定此選項，改變包圍盒高度可使彈簧的圈數不變，但增加或減小它們之間的間距。下圖為此時縮短彈簧尺寸的效果。

　　通過上面幾步簡單的操作，在CAXA實體設計中就可以方便的裝配彈簧，亦可方便地通過包圍盒尺寸對彈簧的進行調整，簡單易學，易操作。簡單幾步操作就可以達到您想要的效果。快來實際體驗一下吧！
