C巧用定位約束和添加動畫做機構仿真AXA三維CAD教程：

　　CAXA實體設計是唯一集創新設計、工程設計、協同設計于一體的新一代三維 CAD解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。

　　最新發布的CAXA實體設計2013易學易用，能夠幫助初學者迅速掌握三維CAD設計。以及基本的完全仿真動畫。本次跟大家來交流一下利用裝配里面的定位約束和動畫添加來做機構仿真。基本建模圖形如下圖所示：

　　我們完整的來分析此裝配件，小編也大概說下它的運動步驟以及軌跡，首先我們先確定此裝配件哪些部位是固定的部分，是大裝配里面的小裝配件。屬于大裝配下的小裝配件一為：零件01與零件02為固定的裝置。我們從左往右來看小裝配件二為：零件03、04、05為一個整體的運動。第三個裝配件為：08、09。

　　運動方式為：零件03滾軸繞零件02套筒的中心軸作旋轉運動帶動零件04連桿繞零件02運動。帶動零件06活塞脫離零件08氣缸，此時活塞和氣缸都會向下傾斜一定角度，這兩個零件為相對運動。然后活塞的往復運動會帶動氣缸傾斜著的往復運動。

　　經過簡單的分析以后我們一起來給此大裝配件添加定位約束，點擊“裝配”菜單欄“定位約束”給零件03、02添加同軸約束。零件05、06前面連接的部位添加同軸約束。零件06、08添加同軸約束.零件08、09添加同軸約束。

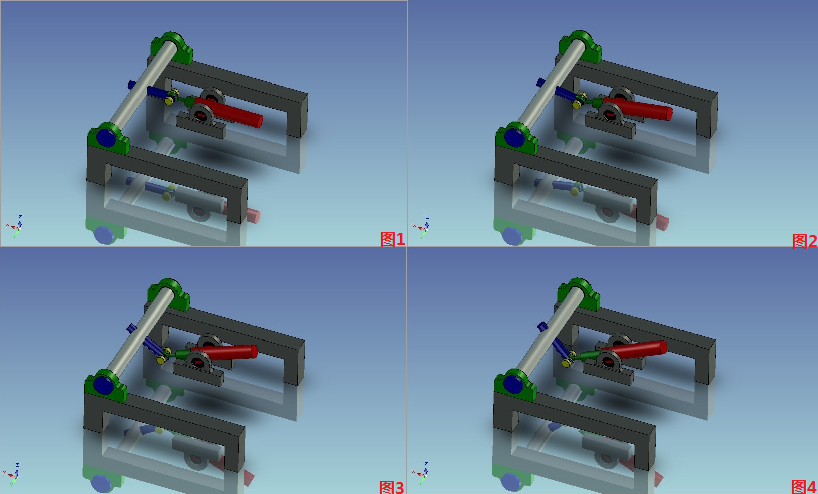

　　添加完這樣四個同軸約束以后最后添加旋轉動畫，選擇中零件03以后在“顯示”菜單欄里邊添加旋轉動作，PS：小技巧一條，選定每一個物體以后都有固定的定位錨點，可以看到一長軸一短軸，長軸為高度方向，短軸為長度方向。我們選好是指向套筒兩端的錨點來作旋轉方向。添加旋轉的角度并且自己設定的時間以后這樣一個動畫就完成了。如下圖示意：

　　通過上面幾步簡單的操作，在CAXA實體設計中就能做完全的機構仿真動畫了，簡單易學，易操作?？靵韺嶋H體驗一下吧！
