接上篇，我們將在基本形的基礎上添加其它的輔助部分。

第六步：

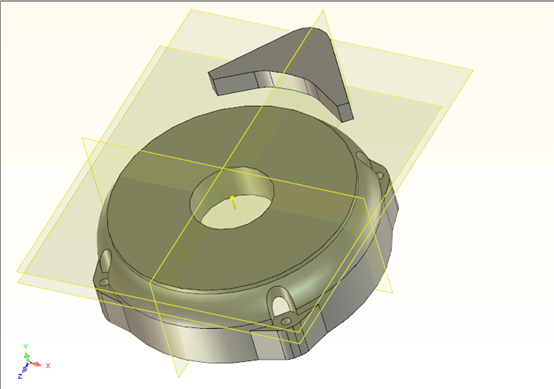

在如圖所示的實體表面上方建立向上偏移7.7mm的基準平面。

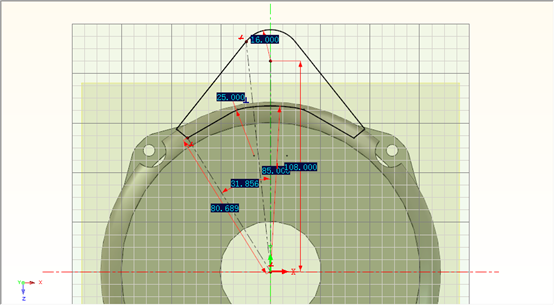

然后進入剛建立好的草圖繪制如下圖尺寸所示圖形

完成圖為：

第七步：

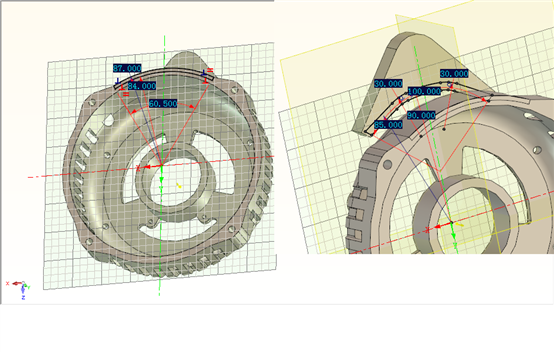

選擇X-Z基準面為草繪圖片進入草繪繪制如圖所示尺寸的草圖。并向下拉伸切除40mm。完成圖為如下所示：

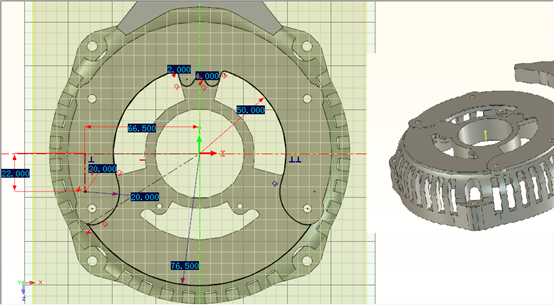

以剛才那個草繪平面為準再繪制如下圖所示尺寸來進行拉伸切除得到如圖：

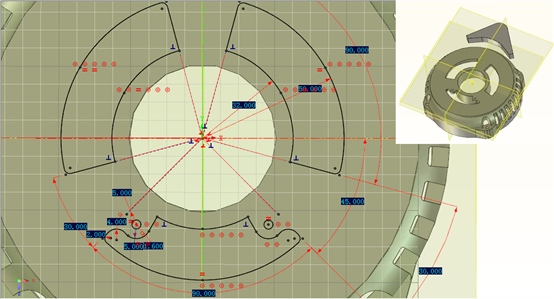

同樣在此草圖平面上繪制如圖所示的圓，并且圓心與草圖圓心的距離為70mm，直徑為9mm。進行拉伸5mm的圓的實體特征。再拉伸切除以剛才的圓為圓心半徑為2.5mm的圓形孔。再次切除如圖所示的草繪圖形。完成為：

第八步：

現在進行的是放樣草圖的繪制，分別選在這個后蓋的底表面與之前新建的基準面。然后在“特征”菜單欄下選擇“放樣”按鈕。彈出放樣屬性對話框，在輪廓下面依次選擇輪廓線進行放樣。

第九步：

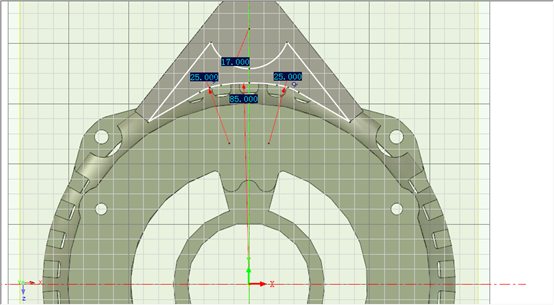

選擇新建的基準平面繪草圖尺寸如下，繪制完成以后拉伸切除尺寸為40mm。完成圖如下：

第十步：

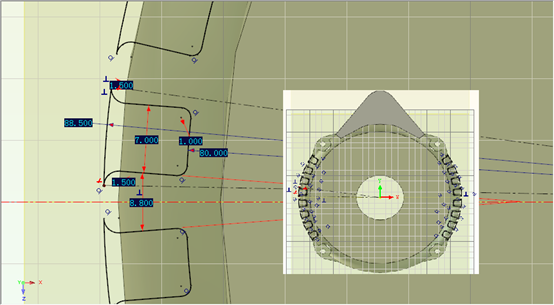

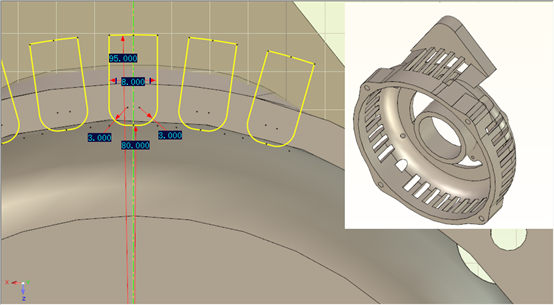

選擇如圖所示的平面為草繪基準平面并繪制如下圖所示草圖：

拉伸切除4mm，完成如圖為：

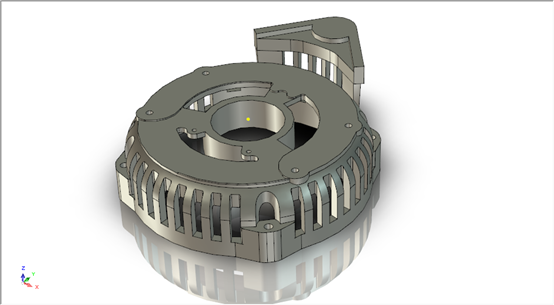

這樣基本上發動機后蓋就用我們的工程模式完成了。
