在CAXA實體設計（三維CAD）中有個專門的鈑金設計元素庫，可以通過拖放快速設計鈑金件。在鈑金設計元素庫中已有很多種現成的沖頭成型工具形狀（如圖1所示）。

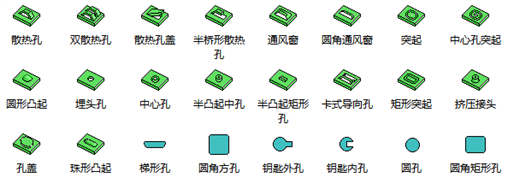

圖1 鈑金圖素庫

如果這些已有圖素不能滿足您的要求，還可以使用鈑金成形工具，定制沖頭的形狀。如圖2所示，繪制兩種圖形，使用鈑金中的 “成形工具”定制為沖頭。它們的高度相同，其它設置也相同，只有截面有差異。將這兩種沖頭拖放到板料上，箭頭形狀的沖頭順利沖出，而另一個符號卻出現了如圖3所示的錯誤。

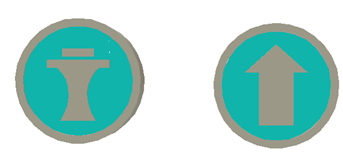

圖2 兩種沖頭形狀

圖3 錯誤提示

為什么會出現這樣的錯誤呢？ 經過對鈑金板料厚度0.7mm（如圖4所示）與失敗的沖頭成型工具截面最小間隙1.0mm的對比（如圖5），1mm<2*0.7mm，這樣的截面間隙會使沖頭成型工具下方延展部分無法容納兩個板料厚度，此處會成為空體，所以無法成功沖出。

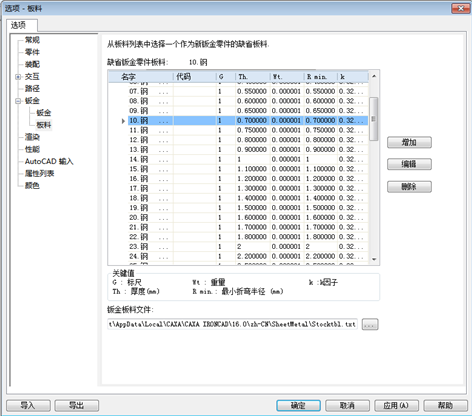

圖4 板料厚度

圖5 草圖間隙

對成型工具截面進行編輯，將其最小間隙改為1.5mm〉2*0.7mm，如圖6所示。再將其重新拖放到板料上，結果如圖7所示，成功成型。

圖6更改草圖間隙

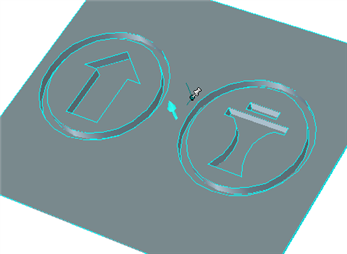

圖7 沖壓成功

了解了這一點，我們就可以避免類似的錯誤，設計符合要求的沖壓形狀了。
