企業背景

寶雞市元亨石油設備有限責任公司成立于1994年，是從事地層測試器、井下工具和其他鉆采設備配件的設計開發、生產銷售和服務的專業性公司，是中石油、中石化一級供應網絡成員單位。產品主要應用于石油勘探、開發領域。產品遍布國內各油田，且遠銷東南亞、中東、美洲等地區。

企業應用需求

1、設計工程師設計的二維圖紙沒有統一的模板和規范。

2、以前使用的二維CAD軟件廠商產品單一，沒有其它的的產品線，軟件之間無法關聯和很好的兼容。

3、公司多年來積累了大量的圖紙和設計資料，分散保存在不同的計算機中，安全性得不到保障。圖紙之間的借用、查找非常困難，同時版本混淆不清，各部門間的資料交流困難。

4、BOM數據的提取和錄入占用了太多的時間，圖紙BOM表的提取和錄入都需要技術人員依靠制作WORD或EXCEL手工錄入和逐次校對，需要大量的時間。

選擇CAXA

1、CAXA有針對制造業企業的PLM整體解決方案，軟件可以根據企業情況進行有效的組合；

2、CAXA圖文檔是專門針對中小企業量身定制的，成本相對低，性價比高，實施周期短，見效快；

3、CAXA有本地用戶成功應用案例和服務制造業的豐富經驗，有本地化的售后服務；

4．各種BOM匯總提高工作效率，減少差錯；

5、通過CAXA圖文檔進行零件設計等工作的流程監控。

方案實施

1、規范設計數據源頭

公司統一了二維CAD設計軟件平臺，應用CAXA電子圖板模板建立起了一整套標準的企業繪圖模板，規范了設計圖紙的圖框、標題欄、明細欄樣式、需要填寫的數據和填寫方式等，使公司圖紙管理達到初步標準化。

2、安全管理和共享設計數據和文檔

通過企業產品數據訪問權限的設定，有效地管理產品圖紙、明細表、BOM表和相關文檔的創建和共享，為技術、管理等部門提供準確、一致、完整的產品技術數據，并且建立起完整的技術文檔管理體系，實現產品技術文檔的電子化和成套管理，使產品數據處于有效與有序管理中，為相關人員提供方便的查詢、瀏覽、借用和輸出報表的工具。

3、BOM表自動提取和錄入

設計部門只需提供產品自制件、標準件、企標件等統計報表，CAXA圖文檔可根據產品結構自動創建相應的報表。每個產品BOM表的提取和錄入僅需10分鐘左右，提高效率200倍以上；用戶還可以自定義報表中需要輸出的零部件物理屬性，并通過用戶定制進行報表的打印預覽、打印、文件輸出和修改等操作。

實施效果

設計方面：

1、統一以CAXA電子圖板做為二維的設計平臺，取代以前的CAD軟件；

2、根據企業的實際情況，制定了一套標準的繪圖模板；

3、把以前部分的CAD圖紙全部轉化為CAXA電子圖板的格式；

管理方面：

1、積累企業知識庫；

2、技術中心圖紙更加規范；

3、及時發現圖紙問題，減少圖紙的出錯率；

4、個性化參數定制，提高查詢效率和準確性；

5、自動化BOM輸出，簡化BOM工作，減少重復勞動和出錯率；

6、各種工具軟件集成在CAXA PLM解決方案提供的管理平臺上，實現數據的安全與共享；CAD和CAPP中的信息實現結構化管理，每個文檔都有對應其生命周期階段的狀態標識，如創建、出庫、入庫、歸檔等和提供圖紙的增加、導入、出庫編輯、復制等操作。系統可以提供內嵌的瀏覽器，該瀏覽器可以實現對autocad、ug等軟件以及doc文件、exl文件、txt文件、bmp文件、jpg文件、tif文件等文件的瀏覽。

工藝方面：

利用CAXA工藝圖表解決了工藝設計需要處理的大量圖形信息、數據信息，大大提高了工作效率，提高了工藝文件的標準化。

流程管理方面：

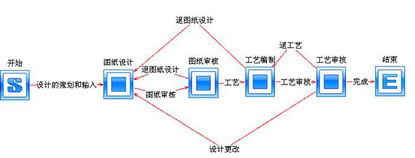

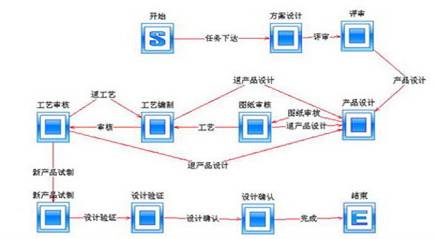

1、產品測繪工作流
