CAXA制造工程師2006r3新增和改進功能簡介

1、后置處理

 (a)支持中間文件到G代碼的輸出：可以直接選擇刀位文件來生成加工代碼；

 (b)全新的軌跡反讀、代碼校核模塊，支持Fanuc、Simense、Heidenhain等多種系列代碼；

 (c)軌跡優化功能：支持Simense的CIP指令，把由刀位點組成的刀具軌跡轉換為CIP空間圓弧，這樣可以極大的減少刀位點，縮短NC程序，提高加工效率和工件質量。

 (d)G代碼轉換功能：讀入已有的G代碼，再進行不同的后置，生成其它機床控制系統可以執行的G代碼直接用來做加工；

2、數據接口

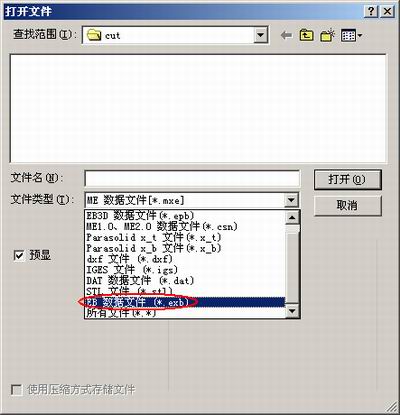

(a)支持CAXA電子圖板文檔的讀入，可以直接讀取電子圖板做的圖形，用來做造型和加工；

(b)支持更多種格式的數據輸入 (*.dat)文件；

3、造型功能

支持查找系統中的性能不良曲面：對于曲面模型本身的質量提供了一個檢查的手段，能夠對不良曲面用不同的顏色指示出來以方便修改，同時為刀具軌跡準確無誤的生成提供了一個良好的基礎。

4、加工功能

集成制造工程師XP版中的“曲面區域”加工功能，滿足老用戶的需求。

二、功能增強

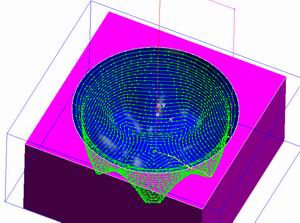

    軌跡顯示控制：增強了動態簡化顯示、軌跡點顯示等方式，更方便對刀具軌跡的操作和檢查；

三、功能改進

1、修正了掃面線精加工對干涉面不起作用的問題；

2、修正了導動線精加工刀具的錯誤；

3、修正了曲面求交失敗的問題；

4、修正了鏈拾取的錯誤、增強了限制鏈拾取功能；
